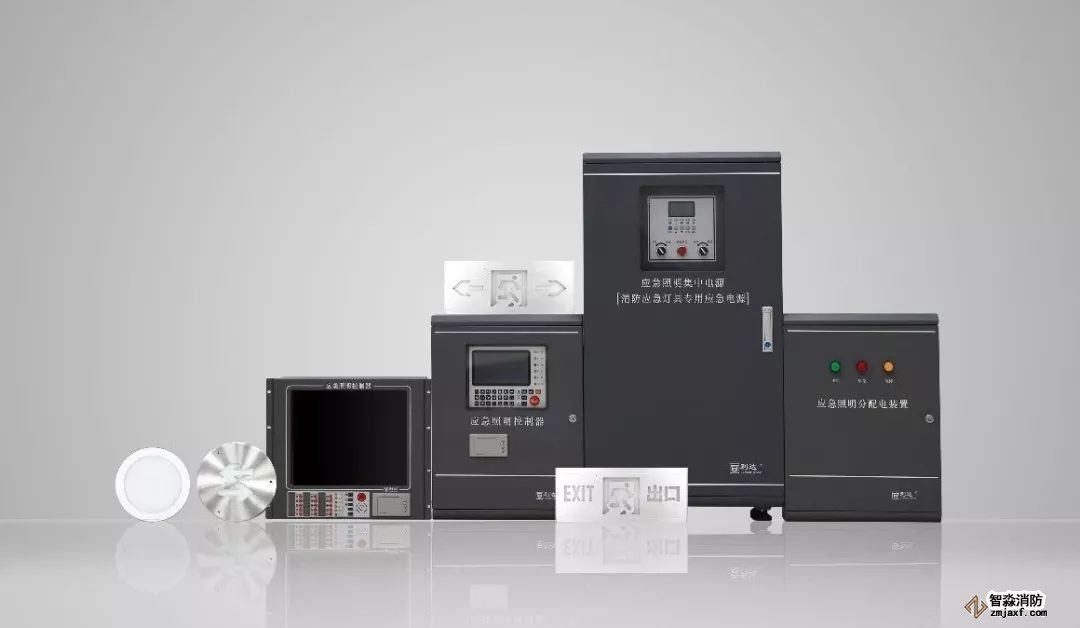

消防應急照明及疏散指示系統
消防應急照明和疏散指示系統（以下稱疏散系統）產品按GB 17945-2010《消防應急照明和疏散指示系統》國家標準設計生產，并符合GB 51309-2018《消防應急照明和疏散指示系統技術規范》要求。屬于集中電源集中控制型系統，涵蓋應急照明控制器，應急照明集中電源、應急照明標志燈具、應急照明燈具等類型的產品，燈具供電采用36V安全電壓的功率二總線供電及通訊，施工布線簡單，調試方便。
系統廣泛應用在機場、高速化鐵路、地鐵、大型商場、酒店、寫字樓、住宅等建筑，在緊急情況下，為人員疏散或逃生指引方向。

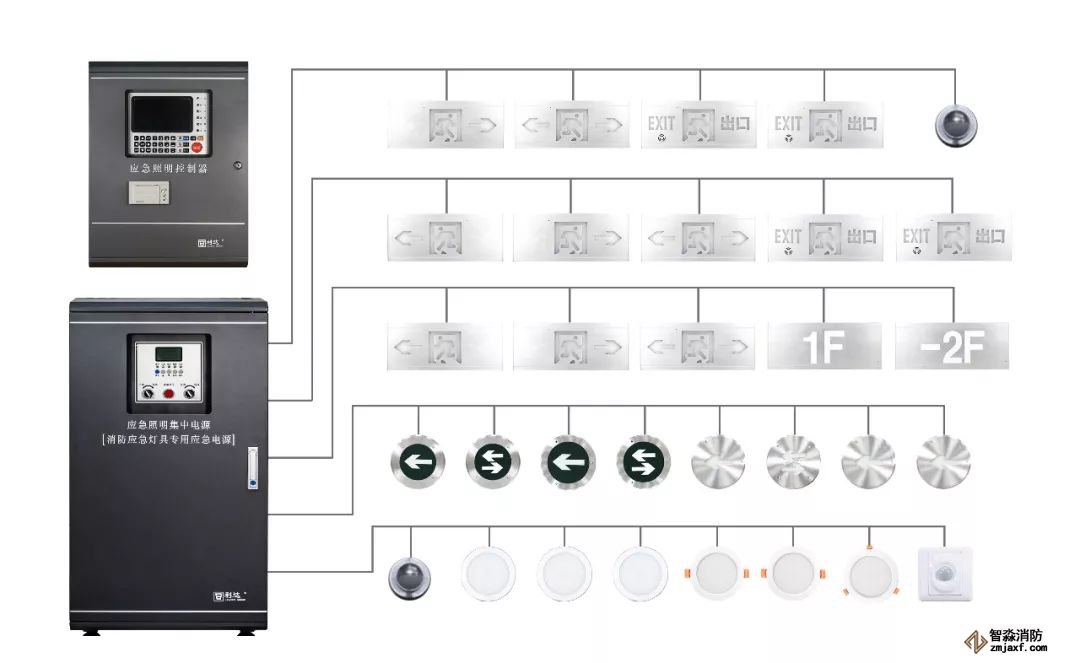

疏散系統聯接如圖：
應急照明控制：是整個系統的控制器核心，通過通訊總線實時監控系統內的集中電源、標志燈具、照明燈具工作狀態，同時也接收來自火災自動報警系統的火警觸發及聯動信號，控制整個系統按預案邏輯進入應急工作模式，控制器支持多臺主機聯網功能。
|
LD-C-201 |
LD-C-202 |
|
|
電源電壓 |
主電：AC220V（187V～242V) 備電：12V/7AH |
主電：AC220V（187V～242V） 備電：12V/17AH |
|
應急時間 |
≥3小時 |
≥3小時 |
|
顯示屏 |
7寸TFT觸摸顯示屏 |
17寸TFT觸摸顯示屏 |
|
單機容量 |
16384點 |
65536點 |
|
通訊接口 |
4個CAN、1個RS485、1個RS232 、USB、TCP/IP |
4個CAN、2個RS485、1個RS232 、USB、TCP/IP |
|
外形尺寸 |
440×160×580mm |
483×240×400mm |
|
安裝方式 |
壁掛 |
9U入柜式 |
應急照明集中電源：內置大容量備用電池，實現主備電自動轉換、電池充放電自動控制功能，可分配多個36V二總線回路（最多8回路）為應急照明燈具、標志燈具供電及通訊，輸出過載、短路自動保護；
|
產品型號 |
LD-0.25KVA-506 |
LD-0.5KVA-507 |
LD-1KVA-508 |
|
輸入電壓 |
AC220V（187V～242V） |
AC220V（187V～242V） |
AC220V（187V～242V） |
|
電池規格 |
鉛酸電池 12V/24Ah 3節 |
鉛酸電池 12V/38Ah 3節 |
鉛酸電池 12V/38Ah 6節 |
|
輸出功率 |
250W |
500W |
1000W |
|
輸出回路 |
4 |
4 |
8 |
|
應急時間 |
≥90分鐘 |
≥90分鐘 |
≥90分鐘 |
|
外形尺寸 |
570×255×660mm |
570×255×660mm |
570×255×1010mm |
|
安裝方式 |
壁掛/落地安裝 |
壁掛/落地安裝 |
落地安裝 |
應急照明標志燈具：作為現場疏散方向指引燈具，二總線供電及通訊，每燈占用1個總線地址，設計的吊掛、壁掛、嵌墻、地埋等安裝方式應對現場多種應用場合需求，SMT工藝，LED光源高效節能，光源故障自動檢測，內置電壓采集功能可向控制器反饋每個節點的電源電壓，擁有電子編碼、紅外編碼、在線仲裁編碼等多種編碼方式，方便調式維護。
|
中型標志燈產品型號 |
LD-BLJC- 2RE II 1W-D3005 LD-BLJC- 2LRE II 1W-D3006 LD-BLJC- 2OE II 1W-D3007 |
LD-BLJC-1LEII 1W-Q3008 LD-BLJC- 1REII 1W-Q3009 LD-BLJC- 1LREII 1W-Q3010 LD-BLJC- 1OE II 1W-Q3011 |
LD-BLJC-1LEII 1W-B3012 LD-BLJC-1REII 1W-B3013 LD-BLJC- 1LRE II 1W-B3014 LD-BLJC- 1OE II 1W-B3015 LD-BLJC- 1OE II 2W-B3016 LD-BLJC- 1OE II 1W-B3017 |
|
工作電壓 |
DC36V總線供電（電壓范圍18V—45V） |
DC36V總線供電（電壓范圍18V—45V） |
DC36V總線供電（電壓范圍18V—45V） |
|
額定功率 |
≤1W |
≤1W |
≤1W |
|
應急模式 |
常亮、閃亮 |
常亮、閃亮 |
常亮、閃亮 |
|
編碼方式 |
電子編碼/紅外編碼 |
電子編碼/紅外編碼 |
電子編碼/紅外編碼 |
|
防護等級 |
IP30 |
IP30 |
IP30 |
|
外形尺寸 |
360×150×12mm |
385×165×12mm |
360×150×12mm |
|
安裝方式 |
吊掛 |
嵌墻 |
壁掛 |
|
地埋標志燈產品型號 |
LD-BLJC- 1LE I 1W-M3001 LD-BLJC- 1LRE I 1W-M3002 LD-BLJC-1LE I 1W-M3003 LD-BLJC-1LRE I 1W-M3004 |
LD-BLJC- 1LE I 1W-M3001A LD-BLJC- 1LRE I 1W-M3002A LD-BLJC-1LE I 1W-M3003A LD-BLJC-1LRE I 1W-M3004A |
|
工作電壓 |
DC36V總線供電（電壓范圍18V—45V） |
DC36V總線供電（電壓范圍18V—45V） |
|
額定功率 |
≤1W |
≤1W |
|
應急模式 |
常亮、閃亮、光流 |
常亮、閃亮、光流 |
|
編碼方式 |
電子編碼/紅外編碼 |
電子編碼/紅外編碼 |
|
面板材質 |
鋼化玻璃 |
不銹鋼 |
|
防護等級 |
IP67 |
IP67 |
|
外形尺寸 |
φ170×40mm(預埋尺寸155*50mm) φ250×40mm(預埋尺寸238*50mm) |
φ170×40mm(預埋尺寸155*50mm) φ250×40mm(預埋尺寸238*50mm) |
|
安裝方式 |
地埋 |
地埋 |
|
產品型號 |
LD-ZFJC-E5W-X4001 LD-ZFJC-E8W-X4002 LD-ZFJC-E12W-X4003 |
LD-ZFJC-E5W-Q4004 LD-ZFJC-E8W-Q4005 LD-ZFJC-E12W-QX4006 |
LD-ZFJC-E5W-B4007 |
|
工作電壓 |
DC36V（總線供電，電壓范圍18V—45V） |
DC36V（總線供電，電壓范圍18V—45V） |
DC36V（總線供電，電壓范圍18V—45V） |
|
額定功率 |
5W/8W/12W |
5W/8W/12W |
5W |
|
光通量 |
≥300/500/900 |
≥300/500/900 |
≥300 |
|
編碼方式 |
電子編碼/紅外編碼 |
電子編碼/紅外編碼 |
電子編碼/紅外編碼 |
|
防護等級 |
IP30 |
IP30 |
IP30 |
|
外形尺寸 |
Φ115×35 mm Φ165×35 mm Φ215×35 mm |
4寸（110X25mm） 5寸（140X25mm） 6寸（160X25mm） |
Φ127×80 mm |
|
安裝方式 |
吸頂 |
嵌入式 |
壁掛 |
